2025年2月，杭州镓仁半导体有限公司(以下简称“镓仁半导体”)在氧化镓晶体生长与加工技术方面取得了新突破，成功实现6英寸斜切氧化镓衬底的制备，其中衬底主面为(100)面沿 [00-1] 方向斜切4°。

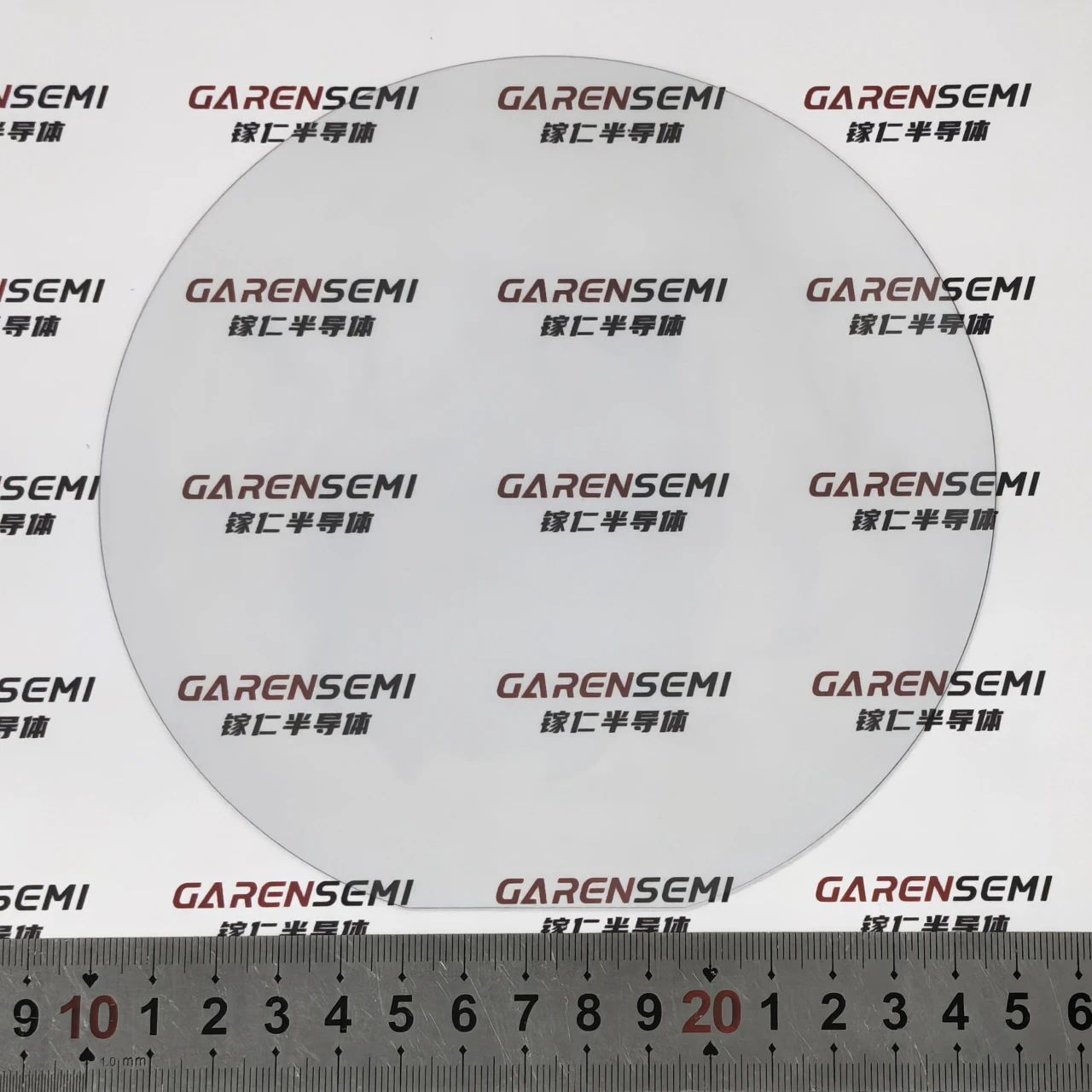

图1 镓仁半导体6英寸斜切氧化镓衬底

表征结果显示：衬底质量方面，衬底XRD半高宽<90 arcsec，质量已达到国际领先水平；衬底表面形貌方面，形成了明显的台阶面，有利于进行台阶流外延生长；衬底面型参数方面，翘曲度(warp)为14.7 μm，弯曲度(Bow)为5.7 μm，总厚度偏差(TTV)为5.7 μm，面型参数已达到晶圆级标准，与同等尺寸碳化硅衬底产品水平相当。

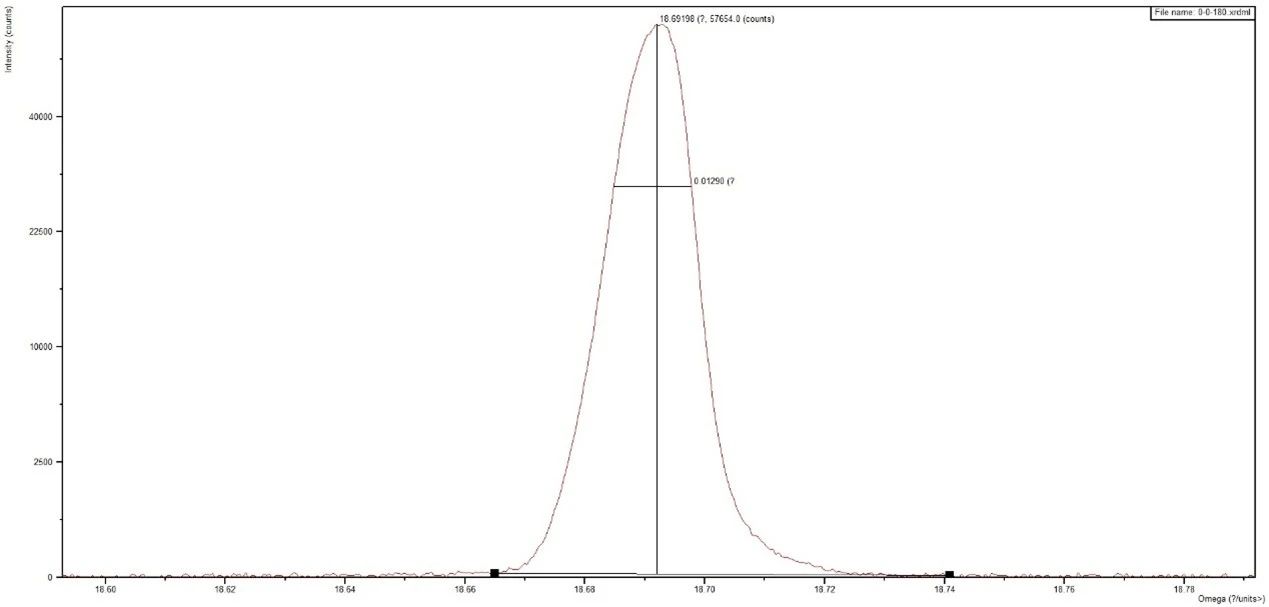

图2 镓仁6英寸斜切氧化镓衬底XRD数据

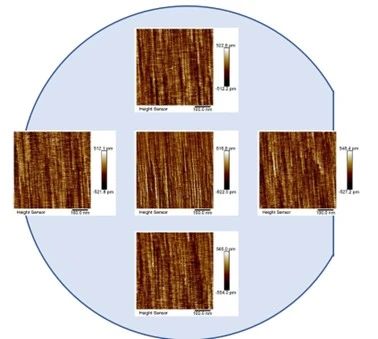

图3 镓仁6英寸斜切氧化镓衬底表面粗糙度

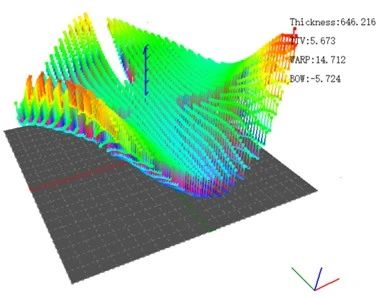

图4 镓仁6英寸斜切氧化镓衬底面型参数测试结果

氧化镓斜切衬底的难点

氧化镓衬底做斜切具有显著优势，但要想实现产业化大规模应用，就需要制备出大尺寸斜切衬底。而与小尺寸斜切衬底相比，制备大尺寸斜切衬底的难度呈几何倍数上升，主要难点体现在以下两个方面：

（1）大尺寸厚晶锭的制备

由于氧化镓单晶生长存在强各向异性，晶锭主面通常限定在少数几个低指数晶面中，而(100)晶面由于表面能低，是主面形成最稳定、成本最低的晶面，在产业化方面具有天然优势。但是，若要制备斜切衬底，尤其是大尺寸斜切衬底，就对晶锭的直径与厚度均提出了严苛的要求。以6英寸斜切衬底为例，制作一片6英寸斜切衬底，要求氧化镓晶锭直径至少达到6英寸的同时，厚度也必须达到11.5mm以上。因此，制备大尺寸厚晶锭，是制作斜切衬底所面临的第一个难点。

（2）大尺寸衬底的解理开裂与面型参数差

氧化镓衬底存在(100)与(001)两个解理面，在加工过程中极易产生解理开裂；同时，衬底尺寸越大往往也越难以保持平整，衬底的翘曲、弯曲、厚度偏差等面型参数就越难控制。

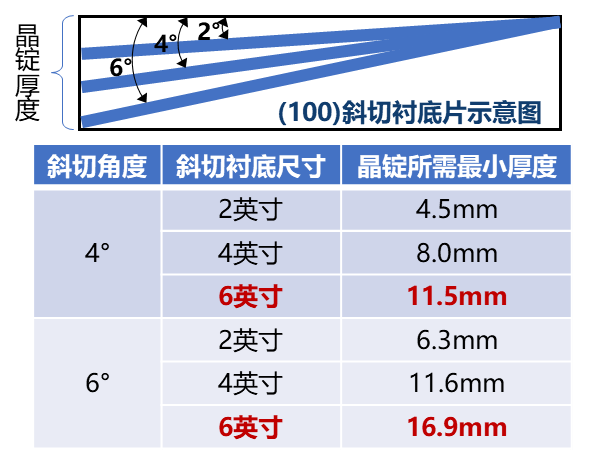

图5 示意图：不同角度斜切对晶锭厚度的需求

针对以上难点，镓仁半导体研发团队进行了成体系地研发攻关。

在晶体生长方面，团队对铸造法进行热场升级与工艺优化，成功制备出了6英寸厚晶锭，晶锭厚度达20mm以上。在衬底加工方面，团队结合设备改造，对加工工艺进行了全面优化，成功制备了高质量6英寸斜切衬底，衬底面型参数达到晶圆级标准。

公司简介

镓仁半导体成立于2022年9月，是一家专注于氧化镓等宽禁带半导体材料及设备研发、生产和销售的科技型企业。

镓仁半导体引领行业创新，采用自主研发的铸造法单晶生长新技术，全球首发8英寸氧化镓单晶衬底，创造了从2英寸到8英寸，每年升级一个尺寸的行业纪录；开发了国内首台包含工艺包的氧化镓专用VB长晶设备，全面对外销售；联合浙江大学研究团队深耕氧化镓科研领域，在氧化镓单晶生长、检测和质量评估等方向上均取得了关键技术的突破。镓仁半导体立足于解决国家重大需求，已掌握氧化镓生长、加工、外延等全链条的核心技术，获得14项国际国内发明专利，深耕于氧化镓上游产业链的持续创新。

公司产品包括不同尺寸、晶向和电阻率的氧化镓衬底，可定制的氧化镓籽晶等。产品主要应用于面向国家电网、新能源汽车、轨道交通、5G通信等领域的电力电子器件。经过多年的攻关，公司已掌握从设备开发、热场设计、晶体生长、晶体加工等全链条的核心技术，可提供完全具有自主知识产权的氧化镓衬底。镓仁半导体立足于解决国家重大需求，将深耕于氧化镓上游产业链的持续创新，努力为我国的电力电子等产业的发展提供产品保障。
