Wolfspeed提供ECAD符号、封装图和3D模型
2022/8/29 8:07:27 材料来源：化合物半导体
加快功率与射频系统设计的面市速度
碳化硅（SiC）技术带来了更低导通损耗、更快开关频率、更高工作温度、更佳稳健性和总体可靠性，因此在许多应用中迅速取代了传统硅（Si）元件。Wolfspeed 可为功率系统中迫切需要的 SiC 器件和射频系统中迫切需要的碳化硅基氮化镓（GaN-on-SiC）器件提供可节省时间的设计支持工具。这些优势（如 Wolfspeed 的参考设计中所示）可改善效率、提高功率密度。将全新元件纳入 PCB 设计可能具有挑战性，但如果拥有随时可用的合适 ECAD 资源和工具（如 3D 模型、封装图和符号），便可加速开发时间并减少错误。
除了提供详细的参考设计、应用注释、模拟和 PLECS/LTSpice 模型（可点击此处访问 Wolfspeed 网站上的文档库查找）外，Wolfspeed 目前还提供跨多个平台的高质量 ECAD 模型，助力使用 SiC 和 GaN-on-SiC 进行系统设计和开发。工程师可通过该模型获取有关元件的准确详细信息，减少开发早期阶段出错的风险，同时还有助于优化电气和机械设计。
模型查找方式

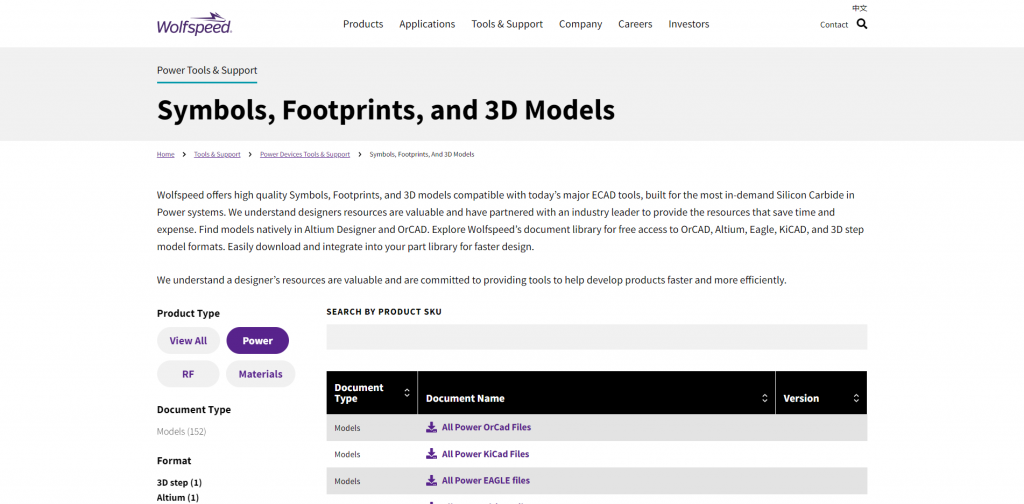

可从 Wolfspeed 网站上直接下载针对最常见的设计工具创建的模型。探索 Wolfspeed 的文档库，免费获取采用 OrCAD、Altium、Eagle、KiCAD 和 3D 步进模型格式的 SiC 器件�？上略赝ㄓ�、非 CAD 特定 STEP 文件，并可将该文件快速导入大多数支持 3D 可视化和机械文件的 CAD 系统。轻松下载并整合到零件库中，以加快设计速度。
此外，也可在本地通过 Altium Designer 的“制造商零件搜索”工具以及 OrCAD 获取众多器件模型，从而无缝集成到您的设计中。

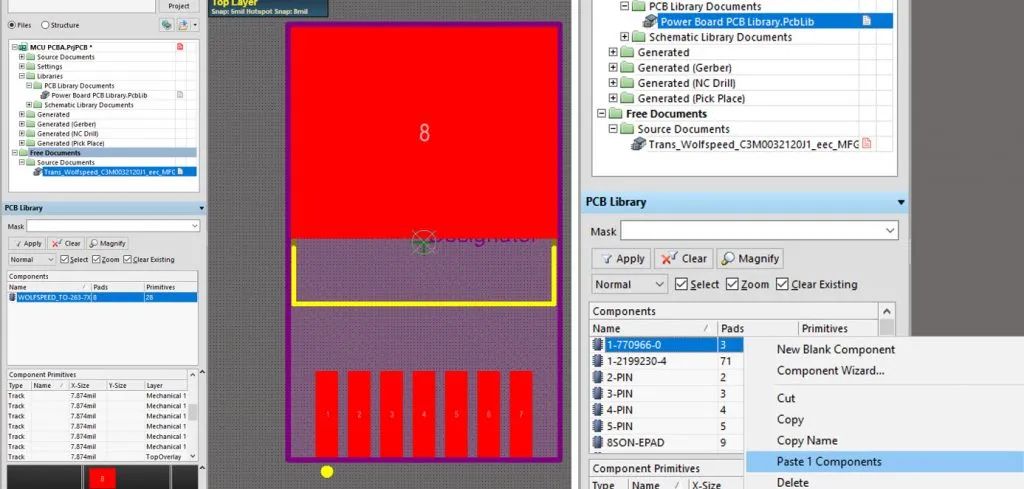

Altium 用户可使用“制造商零件搜索”工具或从 Wolfspeed 的文档库中下载 Altium 格式文件，将零件添加到设计中。下载的文件将为原理图和 PCB 库格式。如果您已打开 Altium，只需打开项目树中的库文件夹（原理图或 PCB），将新库拖放到 Altium 中即可。您可将 Wolfspeed 库移至项目库文档中，也可将符号复制/粘贴到您自己的库中。下面的截图利用 Wolfspeed C3M0032120J1 SiC MOSFET 演示了这一过程。

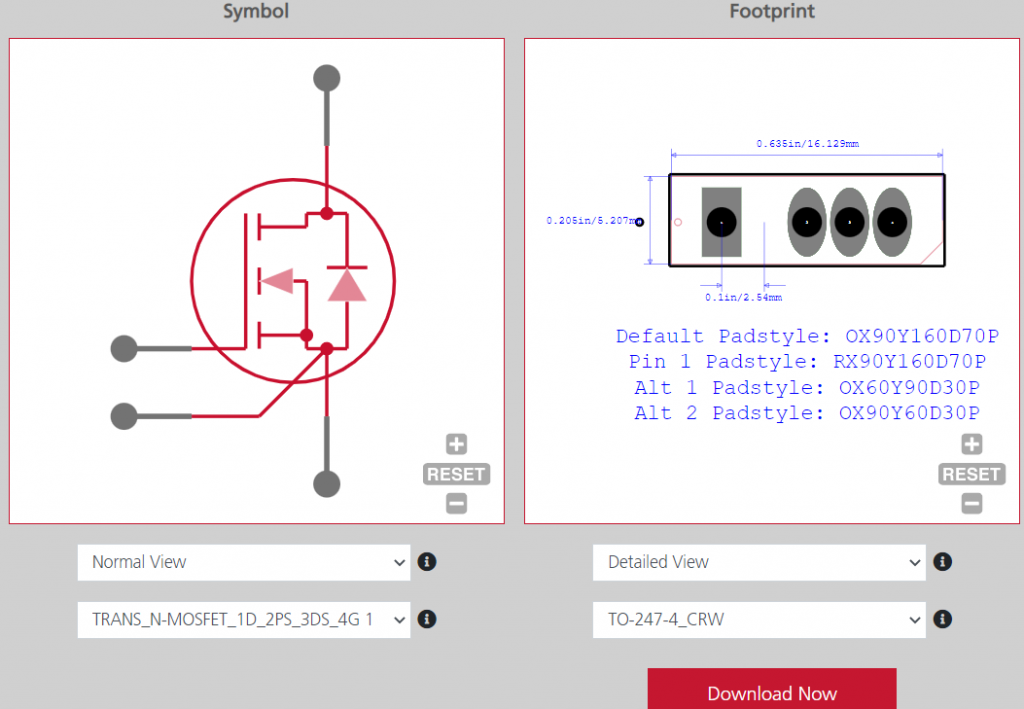

使用其他 ECAD 平台的工程师，可在 Ultra Librarian 网站上查找采用其他模型格式的 Wolfspeed SiC 和 GaN-on-SiC 器件。Ultra Librarian 允许用户查看器件模型预览，并针对所用的特定设计软件工具进行配置，如下所示。
3D 可视化和 STEP 模型
集成 STEP 模型随附具有该功能的 ECAD 平台 PCB 封装图，因此在转换到板布局之后，可轻松将零件可视化，从而为热管理和其他机械考量提供信息。
位于 Altium PCB 编辑器中的Wolfspeed C3M0032120J1 SiC MOSFET

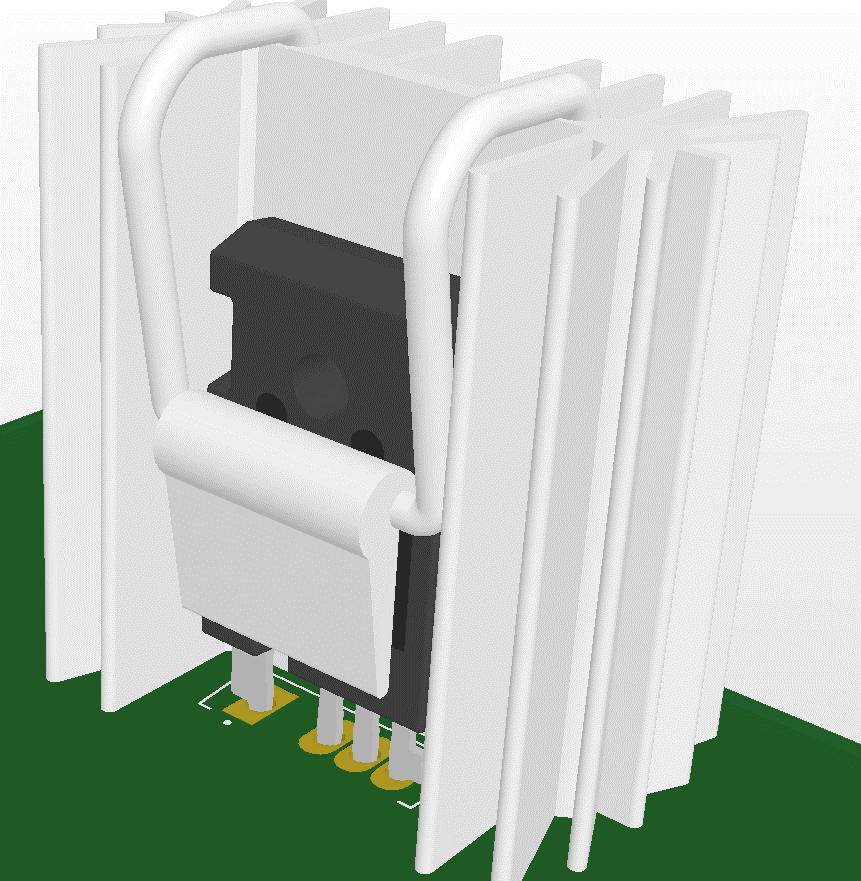

当元件本身需要额外机械元件（如散热片）接口时，在 Altium 中可视化 3D 模型同样非常有用。TO-247 封装通常需要板载散热片，与元件导热垫相连。下图所示的是导入 Altium 且与散热片元件相连并对齐的 Wolfspeed C3M0040120K。
放置于 Altium PCB 编辑器中的 Wolfspeed C3M0040120K SiC MOSFET 和 TO-247 散热片
OrCAD、KiCAD、Eagle 和其他类似 PCB CAD 软件在库管理和 3D 可视化方面具有相似功能。
参考设计为设计人员提供了良好的起点

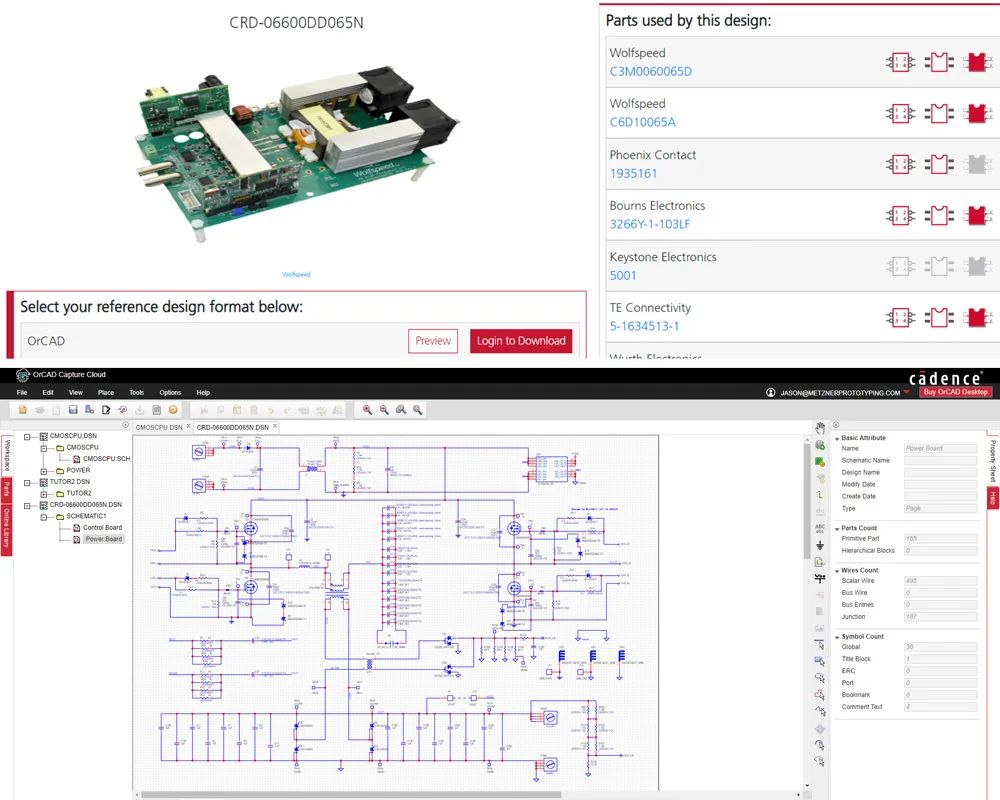

除了单个元件外，Wolfspeed 还提供对完整参考设计的访问。这有助于加速开发时间，同时让设计人员充满信心，并降低了实现时的风险。在 Ultra Librarian 上，参考设计包括 BOM 和每个板级元件及其相关符号/模型（如可用）。以 CRD-06600DD065N 6.6 kw 高频 DC/DC 转换器为例，可对其快速查看和/或导入 OrCAD。
在 OrCAD Capture Cloud 中查看Wolfspeed CRD-06600DD065N 参考设计原理图
Wolfspeed KIT-CRD-3DD12P 升降压型评估 PCB 是评估板的一个示例，该板包括每个元件的详细信息及其相关模型/符号（可通过 Ultra Librarian 查找）。将这些参考项目导入 CAD 系统可为用户提供良好的开发起点，同时还可降低在符号和原理图创建过程中出错的风险。
Wolfspeed 设计支持工具和资源，例如 SpeedFit、模拟模型、白皮书、应用注释、参考设计以及现在推出的器件模型，可助力设计人员更快速、更高效地开发电子产品。通过访问高质量封装、符号和 3D 模型，工程师能够在设计中采用 Wolfspeed 业界领先的 SiC 和 GaN-on-SiC 器件，同时节省时间并降低出错的可能性。
了解关于 Wolfspeed 功率与射频的符号、封装图和 3D 模型的更多信息。
英文原稿，敬请访问：
https://www.wolfspeed.com/knowledge-center/article/wolfspeed-now-offers-ecad-symbols-footprints-and-3d-models/
