用于扇出型晶圆级封装的铜电沉积
2020/7/13 16:27:07
作者：泛林集团
异构集成技术
高密度扇出型封装技术满足了移动手机封装的外形尺寸与性能要求，因此获得了技术界的广泛关注。构成此技术的关键元素包括重布线层(RDL)金属与大型铜柱镀层。重布线层连通了硅芯片上的高密度连接和印制电路板的低密度连接。通常需要使用多层重布线层，才能够让信号路由至电路板。
如图1所示，大型铜柱是垂直连接不同层级的金属支柱。顶部单个晶片的焊锡凸块被放置于大型铜柱之上，并通过回流焊完成连接。

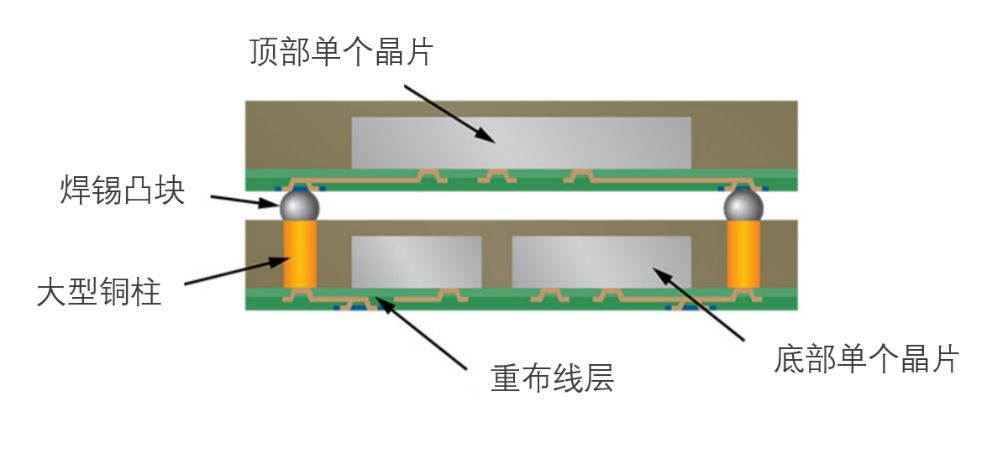

图1. 2.5D封装中的中介层结构
大型铜柱的工艺挑战
大型铜柱的区别在于其尺寸大�。核母叨群涂矶仁潜曜纪�5倍之多。构建大型铜柱的传统方法是采用常规电镀，这个过程漫长且缓慢。而最大的问题在于，此过程通�；岵豢山邮艿牟灰恢陆峁�。电镀铜柱的高度会随局部电流负载密度的不同而变化，并可能在支柱顶部产生一定程度的隆起或凹陷，而不是所需的平坦表面（图2）。这种高度与特征形状的不一致，可能会需要额外的后续平面化步骤（如CMP），并会导致连接不稳定，降低设备性能，增加总体工艺时间和成本。
影响以上电镀结果的单个晶片布局差异包括特征形状、宽度、深宽比以及周围光阻的厚度和给定区域的特征密度。这些差异可能会演变成为晶圆、单个晶片或各个特征之间的差异。
解决这个问题的方法之一就是在目标厚度上电镀多余的金属，然后逆转电镀极化与电流方向。这将回蚀所添加金属，以缩小铜柱的高度分布，或使大型铜柱的顶部更平整。但这种方法可能无法有效提升不同长度铜柱尺寸的一致性，而且通�；岬贾虏涣急湫危沟么笮屯谋砻娲植诎枷�，边缘腐蚀。

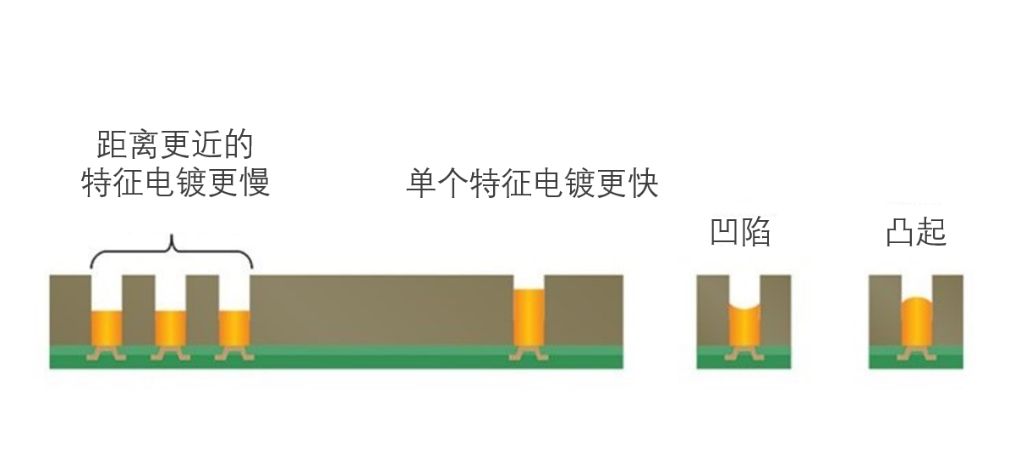

图2. 电镀大型铜柱的常见差异包括电流负载问题、凹陷和凸起。
泛林集团的解决方案
泛林集团通过其独有的Durendal®工艺解决这一问题。该工艺可以产出优质、光滑的大型铜柱顶部表面，整个晶圆上的大型铜柱高度也非常均匀。整套Durendal®工艺可以在SABRE® 3D设备上实施完成。

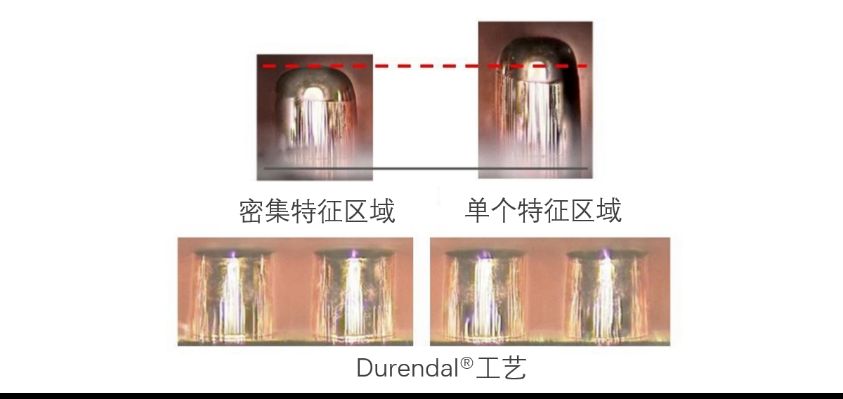

图3. 通过SABRE® 3D使用Durendal®工艺，产出尺寸均匀、高质量的大型铜柱。下方的图片比较了晶圆边缘（左侧）与晶圆中心（右侧）大型铜柱的高度差异。
Durendal®工艺提供了一种经济高效的方式进行单个晶片堆叠，并能产出高良率以及稳固可靠的连接。在未来，我们期待Durendal®工艺能促进扇出型晶圆级封装在单个晶片堆叠中得到更广泛的应用。
